聚丙烯尾气吸收塔的结构特点及工作原理

聚丙烯尾气吸收塔的结构***点及工作原理



酸雾净化塔，又称尾气吸收塔，是现在聚丙烯尾气吸收塔的主流产品，其结构***点和工作原理；

一、净化塔的塔型及结构***点:

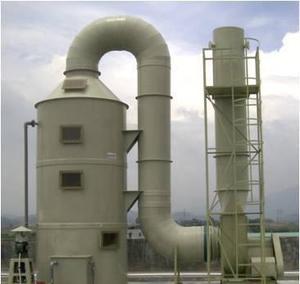

酸雾净化塔主体为全玻璃钢圆筒结构。选用重叠式两级喷淋和滤料，使气液触感更加丰富，提升净化效果。设备主体设有供液箱、加药检查口、加药口、供水口和排污口。设备主体上部设有进风口、检查窗、检查人孔和排气口，操作和保护都非常方便。

酸雾净化塔结构规划:净化塔处理段采用圆形单筒相结合的综合结构。为了增加强度，塔的外壳选择了几个纵向加强筋，并根据各种型号的尺寸分段组装。外壳采用碳钢镀塑料螺栓组装，螺栓颜色与塔架颜色相同。这种规划连接既美观又***方，保证了连接强度和防腐要求。下塔增加方形水泵座作为循环液储罐，可安装循环喷淋泵。所以这样的结构规划不仅占地面积小，而且使用和处理都非常方便。避免了一般卧式泵简单的液体泄漏现象。

二、净化塔操作原理

酸雾净化塔选用溶液作为吸收中和溶液。酸雾尾气被风机压入(或吸入)进气段后向上移动，同时喷嘴喷出的中和液自上而下喷出。***二阶段喷出的中和液接触上升的酸雾气体气液，吸收中和后，中和液向下润湿二级滤料层，使自下而上上升的酸雾气体可以被气液接触吸收中和，中和液向下润湿一级滤料层，再次获得气液接触吸收中和效果。一起还增加了***阶段滤料的润湿量，进而增加了滤料层的气液比。正是因为酸雾气体自下而上上升。因此，通过***部滤料层的酸雾气体浓度较高，使得高浓度酸雾气体从滤料之间的缝隙处弯曲，随着中和液向下移动而接触、吸收和中和，从而使酸雾气体的浓度在通过滤料层后急剧下降，然后被一排中和液喷雾中和后再次下降， 然后通过滤料层和一排中和液喷淋进行接触、吸收和中和，从而将酸雾气体的浓度净化到预定的功能。 穿过挡液板和挡液网，通过盖子排入***气。

净化塔供液为管状，喷淋为Y-1角离心式喷嘴，配水管道由UPVC管环形布置，循环泵入口处增加网状过滤器，防止杂质进入损坏水泵或堵塞喷嘴，影响运行。喷嘴原材料聚丙烯塑料一次注塑成型，强度高，使用寿命长。

处理滤料环选用比表面积***、穿孔率高、孔径均匀、排列规则、留沟少的新型滤料，制成标准填料床。核桃环和鲍尔环在分液器中混合堆积均匀，制成厚度约150 mm的球形填料层，这种处理解决了净化塔内起雾的问题，实际应用比较理想。
