酸雾吸收塔结构点及作用

酸雾吸收塔结构点及作用













酸雾吸收塔用途：废气吸收、净化，烟气除尘，降温等。

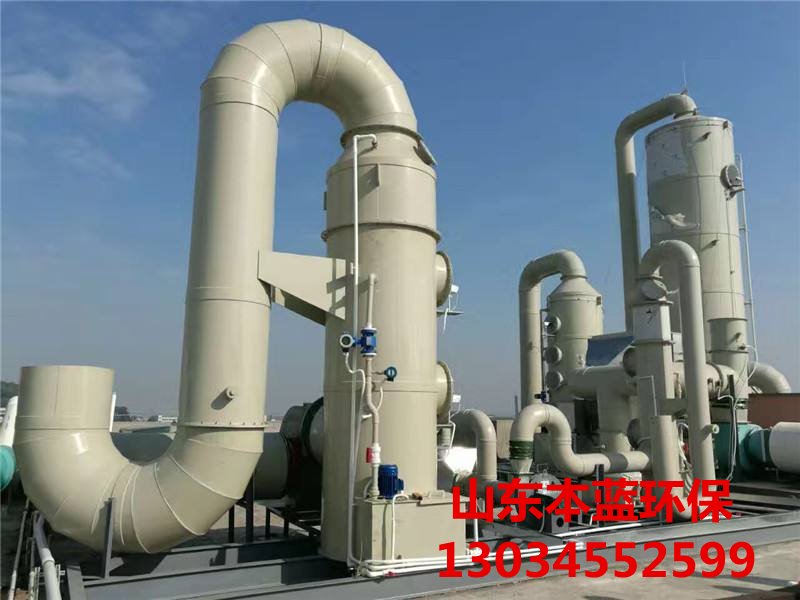

酸雾吸收塔由塔体、填料、液体散布器、气水分离器、喷淋体系、循水泵、循水池、药液储存投加体系等单元组成。

酸雾吸收塔塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方法放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋液从塔***经液体散布器喷淋到填料上，并沿填料外表流下。气体从塔底送入，经气体散布装置散布后，与液体呈逆流接连通过填料层的空地，在填料外表上，气液两相密切接触进行传质。 当液体沿填料层向下活动时，有时会出现壁流现象，壁流效应形成气液两相在填料层中散布不均，从而使传质功率下降。因而，酸雾吸收塔内的填料层分为两，中间设置再散布装置，经重新散布后喷淋到基层填料上。

    为了避气体携走喷淋液，在塔***部气水分离器，有用截留喷淋液。喷淋液循使用，在使用过程中会有部分损失，位于塔底的循水箱适时补充喷淋液。
